| 040 Bandeau de commande, installation électrique |
|
1. Caractéristiques techniques |
|
Horloge programmable
(P5)
|
| Alimentation |
230 V |
| Puissance en veille |
< 1 W |
|
Limiteur de température
air de refroidissement (1F1)
|
| Température d'enclenchement |
100 °C |
|
Limiteur de température vitesse arrêt différé du ventilateur
de refroidissement (4F1)
|
| Température
d'enclenchement |
100 °C |
| Cet appareil ne possède pas d'interface optique pour l'utilisation de l'aide
au diagnostic et l'actualisation des programmes. |
|
2.3 Nettoyage par pyrolyse |
| Au cours de la pyrolyse, les résistances gril et sole sont enclenchées.
Après le démarrage de la pyrolyse, le verrouillage mécanique de la porte a
lieu automatiquement (voir Verrouillage de la porte lors de la pyrolyse). La porte
peut être rouverte seulement pendant la phase de refroidissement après la
pyrolyse. |
| Pour la durée de la pyrolyse, il est possible de choisir entre deux programmes
de nettoyage : |
-
salissures importantes, 150 min
-
salissures légères, 120 min
|
| Le catalyseur réduit les odeurs et les fumées. |
| Légende 20:
|
| Verrouillage de la porte lors du démarrage
du programme |
| Courbes de chauffage plates à 310 °C et 350
°C |
| Régulation électronique |
| Déverrouillage de la porte à 270 °C |
|
2.4 Verrouillage de la porte lors de la pyrolyse |
| Légende 23:
|
| Verrouillage mécanique |
| Interrupteur de contact de porte (S24) |
| Ouverture pour le déverrouillage mécanique |
| Interrupteur de positionnement (S60), contrôle
de l'état de verrouillage, information à l'électronique |
| Activation et désactivation de la bilame |
| Verrouillage activé thermiquement via la bilame |

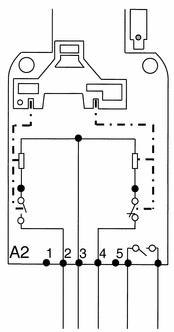

Croquis 24: état initial du verrouillage
de porte  la porte n'est pas verrouillée. |

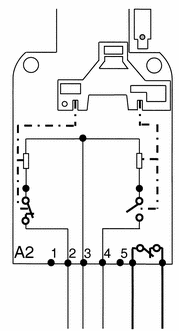

| Croquis 25: la pyrolyse démarre
le verrouillage de porte (bilame) pour le verrouillage de l'appareil est commandé
la bilame est chauffée. |

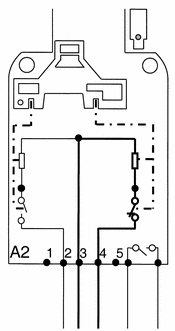

| Croquis 26: la bilame chauffée actionne
le mécanisme du verrouillage de porte la porte est verrouillée
le chauffage de la bilame est déclenché le contact S60 est fermé. |

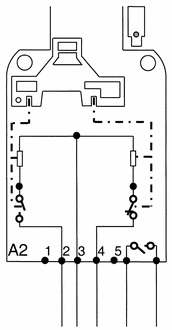

| Croquis 27: la pyrolyse se termine
l'appareil est refroidi le verrouillage de porte (bilame) pour l'ouverture
de l'appareil est commandé. |

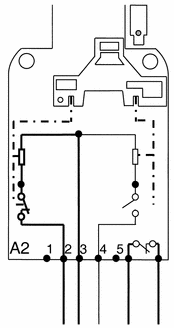

| Croquis 28: la bilame chauffée actionne
le mécanisme du verrouillage de porte la porte est déverrouillée
le chauffage de la bilame est déclenché le contact S60 est ouvert. |
|
3. Elimination des anomalies |
|
3.1 Vue d'ensemble des codes pannes |
| Voir tableau des codes pannes. |
|
Voir section correspondant à chaque code panne. |
|
3.2 F05 – Court-circuit sonde de température PT 1000 four |
| Sonde de température PT 1000 four (R30) court-circuitée. |
|
|
Contrôler les câbles de raccordement. |
|
|
Le cas échéant, remplacer les câbles de raccordement. |
|
|
Le cas échéant, remplacer la sonde de température. |
|
3.3 F06 – Coupure sonde de température PT 1000 four |
| Sonde de température PT 1000 four (R30) coupée. |
|
|
Contrôler les câbles de raccordement. |
|
|
Le cas échéant, remplacer les câbles de raccordement. |
|
|
Le cas échéant, remplacer la sonde de température. |
|
3.4 F23 – Erreur chauffage pyrolyse |
| La température de la pyrolyse de 460 °C n'a pas été atteinte au cours d'un
délai déterminé. |
| Salissures résiduelles trop importantes ou présence d'aliments
dans l'enceinte de cuisson. |
|
|
Nettoyer l'enceinte de cuisson ou retirer les aliments présents
à l'intérieur. |
| La résistance gril (R15) ne chauffe pas. |
|
|
Contrôler les câbles de raccordement. |
|
|
Le cas échéant, remplacer les câbles de raccordement. |
|
|
Le cas échéant, remplacer la résistance gril. |
| La résistance sole extérieure (R12/2) ne chauffe pas. |
|
|
Contrôler les câbles de raccordement. |
|
|
Le cas échéant, remplacer les câbles de raccordement. |
|
|
Le cas échéant, remplacer la résistance sole. |
|
3.5 F31 – Porte ouverte lors du verrouillage (pyrolyse) |
| La pyrolyse s'interrompt. Le code panne F31 apparaît momentanément sur
l'afficheur. |
| La porte a été ouverte au cours du processus de verrouillage. |
|
|
Fermer la porte. |
|
|
Redémarrer la pyrolyse. |
|
3.6 F32 – Le dispositif de verrouillage de porte (pyrolyse) ne se
ferme pas |
| L’état de verrouillage n'est pas passé de "ouvert" à "fermé" en l’espace
de 20 secondes. |
| Le dispositif de verrouillage de porte (A2) ne fonctionne pas. |
|
|
Contrôler les câbles de raccordement. |
|
|
Le cas échéant, remplacer les câbles de raccordement. |
|
|
Le cas échéant, remplacer le dispositif de verrouillage de porte. |
|
3.7 F33 – Le dispositif de verrouillage de porte (pyrolyse) ne s'ouvre
pas |
| L’état de verrouillage n'est pas passé de "fermé" à "ouvert" en l’espace
de 20 secondes. |
| Le dispositif de verrouillage de porte (A2) ne fonctionne pas. |
|
|
Contrôler les câbles de raccordement. |
|
|
Le cas échéant, remplacer les câbles de raccordement. |
|
|
Le cas échéant, remplacer le dispositif de verrouillage de porte. |
| L'affichage de l'heure est désactivé. |
|
3.9 Signal sonore absent / trop fort / trop faible |
| Le signal sonore est réglable. |
|
3.10 Boutons de commande escamotables en position enclenchée |
| Les boutons de commande peuvent être escamotés et verrouillés en position
enclenchée. Normalement, ceci est possible uniquement lorsque les boutons
de commande se trouvent sur la position 0. |
| Défaut sur la tôle-support des organes électriques. |
| La tôle-support des organes électriques a été modifiée. Un adaptateur a
été développé pour les appareils déjà livrés. |
| Pièces nécessaires: |
|
Nombre
|
Mat.-Nr.
|
Désignation
|
|
1 |
06254630 |
Adaptateur |
|
|
Fixer l'adaptateur sur le bouton de commande escamotable (
Croquis 29
). |
|
3.11 L'appareil ne chauffe pas |
| L'interrupteur de contact de porte n'est pas actionné. |
|
3.12 L'interrupteur de contact de porte n'est pas actionné |
| L'interrupteur de contact de porte n'est pas actionné lors de la fermeture
de la porte et l'appareil ne chauffe pas. |
| Tôle intermédiaire sous le dispositif de verrouillage de porte. |
| Jusqu'au numéro de fabrication 59143885, une tôle intermédiaire a été montée
d'usine sous le dispositif de verrouillage de porte afin de relever la position
de ce dernier et d'éviter ainsi un blocage. |
| Suppression de la tôle intermédiaire à partir du numéro de fabrication
59143886. |
|
|
Démonter le dispositif de verrouillage de porte (
Croquis 30, pos.
1
). |
|
|
Retirer la tôle intermédiaire (
Croquis 30, pos.
2
). |
|
|
Remonter le dispositif de verrouillage de porte. |
|
3.13 L'appareil chauffe aussitôt après la sélection d'un mode de
cuisson |
| En cas de température ambiante basse, l'appareil chauffe aussitôt après
la sélection d'un mode de cuisson bien que le thermostat (régulateur de température)
du four se trouve encore sur la position 0. |
| Le point d'enclenchement du thermostat est déjà atteint. La
température ambiante est relativement basse, si bien que le point d'enclenchement
est déjà atteint. |
|
|
— |
|
3.14 Résultats de cuisson inégaux aux modes Chaleur tournante / Chaleur
sole et voûte |
| D'après le client, la différence de brunissement aux modes Chaleur tournante
et Chaleur sole-voûte est trop importante. |
| Prise en compte du procédé de calcul de la température moyenne
du four selon les normes CEI et DIN. Les températures moyennes mesurées dans
l'enceinte de cuisson atteignent jusqu'à 10 °C de plus que celles d'appareils
plus anciens. |
| Remarque: |
|
La température réglée sur l'appareil doit être réduite de 10 °C par rapport
à celle indiquée sur les anciennes recettes. Le temps de cuisson ne change
pas.
|
|
3.15 Blocage des boutons de commande escamotables |
| Il est impossible de sortir les boutons de commande de leur position escamotée. |
| Défaut de la matière plastique utilisée. |
| Modification de la matière plastique à partir du numéro de fabrication
59355042. |
| Remarque: |
|
En cas de réclamation, remplacer tous les boutons de commande.
Tous les modèles de boutons de commande stockés au service pièces détachées
sont en ordre.
Le client doit en principe être informé des étapes suivantes.
|
|
|
Enfoncer une vis autotaraudeuse d'environ 3 mm par l'avant dans
le bouton de commande. |
|
|
Extraire le bouton de commande défectueux. |
|
|
Insérer le nouveau bouton de commande. |
|
4.1 Vue d'ensemble du mode de programmation |
|
|
Tourner le sélecteur sur la position 0. |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Presser la touche  . |
| L'indication P 1 apparaît sur l'afficheur. |
| Remarque: |
|
Après 20 s de délai sans action, le mode de programmation est abandonné.
|
|
|
Sélectionner la fonction de programmation souhaitée avec les
touches  /  (voir Tableau 9). |
|
|
Presser la touche . |
|
|
Sélectionner le réglage souhaité avec les touches / (voir Tableau 9). |
| Tableau 9: mode de programmation |
|
|
Presser la touche . |
|
|
Tourner le sélecteur sur la position 0. |
| Fin (sans enregistrement) |
|
|
Tourner le sélecteur sur la position 0. |
|
4.2 Activer/désactiver l'affichage de l'heure |
|
|
Tourner le sélecteur sur la position 0. |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Presser la touche . |
| L'indication P 1 apparaît sur l'afficheur. |
| Remarque: |
|
Après 20 s de délai sans action, le mode de programmation est abandonné.
|
|
|
Presser la touche . |
|
|
Sélectionner le réglage souhaité avec les touches / . |
|
S 0 : affichage de l'heure désactivé. L'afficheur est sombre lorsque
le sélecteur se trouve sur la position 0. L'heure est affichée lorsque
le sélecteur est tourné sur un mode de fonctionnement. |
|
S 1 : affichage de l'heure activé. L'heure est affichée également
lorsque le sélecteur se trouve sur la position 0. |
|
|
Presser la touche . |
|
|
Tourner le sélecteur sur la position 0. |
| Fin (sans enregistrement) |
|
|
Tourner le sélecteur sur la position 0. |
|
4.3 Régler le signal sonore |
|
|
Tourner le sélecteur sur la position 0. |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Presser la touche . |
| L'indication P 1 apparaît sur l'afficheur. |
| Remarque: |
|
Après 20 s de délai sans action, le mode de programmation est abandonné.
|
|
|
Presser la touche . |
| L'indication P 2 apparaît sur l'afficheur. |
|
|
Presser la touche . |
|
|
Sélectionner le réglage souhaité avec les touches / . |
|
S 0 : signal sonore désactivé. Aucun signal sonore ne retentit
à la fin du temps sélectionné. |
|
S 1 : signal sonore faible. Un signal sonore retentit à la fin
du temps sélectionné. Il est possible de choisir entre 3 signaux sonores différents. |
|
S 2 : signal sonore moyen. |
|
S 3 : signal sonore fort. |
|
|
Presser la touche . |
|
|
Tourner le sélecteur sur la position 0. |
| Fin (sans enregistrement) |
|
|
Tourner le sélecteur sur la position 0. |
|
4.4 Vue d'ensemble du mode SAV |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Sélectionner la fonction SAV souhaitée avec les touches / (voir Tableau 10). |
|
|
Presser la touche . |
|
|
L'indication respective apparaît sur l'afficheur (voir Tableau 10). |
|
|
Naviguer dans les pages de l'afficheur avec les touches / . |
| Remarque: |
|
Retour : presser la touche .
La fonction SAV apparaît de nouveau sur l'afficheur.
|
| Fin (sans enregistrement) |
|
|
Tourner le sélecteur sur la position 0. |
|
4.5 Afficher le numéro d'identification (ID) et la version du logiciel |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Presser la touche . |
| Le numéro d'identification (ID) de la version du logiciel apparaît sur
l'afficheur. |
|
|
Tourner le sélecteur sur la position 0. |
|
4.6 Consulter et enregistrer/supprimer les anomalies en mémoire |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Sélectionner la fonction SAV F avec les touches / . |
|
|
Presser la touche . |
| Les erreurs survenues (max. 6) sont indiquées sur l'afficheur, voir Tableau 8. |
| Chaque nouvelle anomalie survenue est enregistrée en première place dans
la mémoire des anomalies, les anomalies déjà présentes passent derrière. Les
anomalies survenues plusieurs fois sont affichées une seule fois. |
| Si aucune erreur ne s'est produite, l'indication F 00 est affichée. |
|
|
Faire défiler les anomalies en mémoire avec les touches / . |
|
|
Enregistrement des anomalies et retour : presser brièvement la
touche . Les anomalies sont enregistrées.
La fonction SAV F apparaît de nouveau sur l'afficheur. |
|
|
Suppression des anomalies et retour : presser la touche et la maintenir enfoncée pendant 4 secondes
au moins. Les anomalies sont effacées. La fonction SAV F apparaît
de nouveau sur l'afficheur. |
|
|
Tourner le sélecteur sur la position 0. Les anomalies
sont enregistrées. |
|
4.7 Contrôler l'interrupteur de contact de porte |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Sélectionner la fonction SAV = 1 avec les touches / . |
|
|
Presser la touche . |
|
|
Ouvrir et fermer la porte. |
| Remarque: |
|
Retour : presser la touche .
La fonction SAV apparaît de nouveau sur l'afficheur.
|
|
|
Tourner le sélecteur sur la position 0. |
|
4.8 Contrôler le dispositif de verrouillage de porte (pyrolyse) |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Sélectionner la fonction SAV = 2 avec les touches / . |
|
|
Presser la touche . |
|
|
Verrouiller et déverrouiller la porte mécaniquement, voir Déverrouiller la porte mécaniquement. |
|
S 0 : dispositif de verrouillage de porte ouvert. |
|
S 1 : dispositif de verrouillage de porte fermé. |
| Remarque: |
|
Retour : presser la touche .
La fonction SAV apparaît de nouveau sur l'afficheur.
|
|
|
Tourner le sélecteur sur la position 0. |
|
4.9 Contrôler la sonde de température PT 1000 |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Sélectionner la fonction SAV = 3 avec les touches / . |
|
|
Presser la touche . |
|
|
La température actuelle (en °C) à la sonde de température PT
1000 est indiquée sur l'afficheur. |
| Remarque: |
|
Retour : presser la touche .
La fonction SAV apparaît de nouveau sur l'afficheur.
|
|
|
Tourner le sélecteur sur la position 0. |
|
4.10 Contrôler le potentiomètre du sélecteur de température |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Sélectionner la fonction SAV = 4 avec les touches / . |
|
|
Presser la touche . |
|
|
La température réglée est indiquée sur l'afficheur. |
|
|
Tourner le sélecteur de température et comparer la température
réglée avec la température indiquée sur l'afficheur. |
| Remarque: |
|
Retour : presser la touche .
La fonction SAV apparaît de nouveau sur l'afficheur.
|
|
|
Tourner le sélecteur sur la position 0. |
|
4.11 Contrôler la codification du sélecteur modes de fonctionnement |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Sélectionner la fonction SAV = 5 avec les touches / . |
|
|
Presser la touche . |
|
|
Le mode sélectionné est indiqué sous forme de chiffre sur l'afficheur. |
|
6 : Eclairage /
|
| Remarque: |
|
Retour : presser la touche .
La fonction SAV apparaît de nouveau sur l'afficheur.
|
|
|
Tourner le sélecteur sur la position 0. |
|
4.12 Afficher les heures de fonctionnement |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Sélectionner la fonction SAV H avec les touches / . |
|
|
Presser la touche . |
|
|
Les heures de fonctionnement sont indiquées sur l'afficheur.
Elles correspondent à la durée d'enclenchement d'un mode de fonctionnement. |
| Remarque: |
|
Retour : presser la touche .
La fonction SAV apparaît de nouveau sur l'afficheur.
|
|
|
Tourner le sélecteur sur la position 0. |
|
4.13 Contrôler le signal sonore |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Sélectionner la fonction SAV b 1 avec les touches / . |
|
|
Presser la touche . |
|
|
Changer de statut avec les touches / . |
|
S 0 : signal sonore désactivé. |
|
S 1 : signal sonore activé. |
| Remarque: |
|
Retour : presser la touche .
La fonction SAV apparaît de nouveau sur l'afficheur.
|
| Fin (sans enregistrement) |
|
|
Tourner le sélecteur sur la position 0. |
|
4.14 Contrôler l'afficheur |
|
|
Tourner le sélecteur sur la position 0. |
| Remarque: |
|
L'accès doit avoir lieu en l'espace de 10 secondes.
|
|
|
Presser et maintenir la touche . |
|
|
Tourner le sélecteur sur la position Eclairage /
. |
|
|
Relâcher la touche . |
|
|
Presser la touche 3 fois
et, à la 3ème fois, la maintenir enfoncée jusqu'à ce que le mode SAV apparaisse. |
| La version du logiciel, par exemple –025, apparaît sur l'afficheur. |
|
|
Sélectionner la fonction SAV b 2 avec les touches / . |
|
|
Presser la touche . |
|
|
Tous les segments de l'afficheur clignotent. |
| Remarque: |
|
Retour : presser la touche .
La fonction SAV apparaît de nouveau sur l'afficheur.
|
| Fin (sans enregistrement) |
|
|
Tourner le sélecteur sur la position 0. |
|
4.15 Démonter le bandeau de commande |
| Remarque: |
|
Il n'est pas nécessaire de détacher les boutons de commande pour démonter
le bandeau de commande.
|
| Attention ! |
|
Après le démontage du bandeau de commande, ne pas détacher les boutons
de commande lorsqu'ils sont en position escamotée, sinon cela risque d'endommager
des pièces.
|
|
|
Ouvrir la porte. |
|
|
Enlever les vis de fixation de l'appareil (
Croquis 31
). |
|
|
Extraire l'appareil à moitié du meuble d'encastrement. |
|
|
Débrancher l'appareil du réseau. |
|
|
Démonter la tôle de protection avant. |
| Légende 32:
|
| Vis de fixation du bandeau de commande |
|
|
Enlever les vis de fixation du bandeau de commande (
Croquis 32, pos. 1
). |
|
|
Retirer le bandeau de commande. |
|
4.16 Déverrouiller la porte mécaniquement |
| Remarque: |
|
Si le dispositif de verrouillage de porte reste fermé après la pyrolyse,
il est possible de déverrouiller la porte mécaniquement. Un outil de déverrouillage
(M.-Nr. 06029690) est mis à disposition à cet effet.
|
| Légende 33:
|
| Ouverture pour le déverrouillage mécanique |
| Outil de déverrouillage (crochet métallique) |
|
|
Insérer l'outil de déverrouillage jusqu'au deuxième coude à travers
l'ouverture située entre le bandeau de commande et la porte (
Croquis 33
). |
| Légende 34:
|
| Dispositif de verrouillage de porte |
| Outil de déverrouillage |
|
|
Tourner l'outil de déverrouillage de 90° vers la gauche de façon
à l'accrocher dans l'ouverture pour le déverrouillage mécanique (
Croquis 34
). |
|
|
Pousser le dispositif de verrouillage de porte vers la droite
à l'aide de l'outil de déverrouillage (
Croquis 35
). |
|
|
Ouvrir la porte. |
|
4.17 Préparer le mode de démonstration |
|
|
Ouvrir la porte. |
|
|
Enlever les vis de fixation de l'appareil (
Croquis 36
). |
|
|
Extraire l'appareil à moitié du meuble d'encastrement. |
|
|
Débrancher l'appareil du réseau. |
|
|
Démonter la tôle de protection avant. |
|
|
Débrancher le connecteur droit avec le câble de raccordement
gris du relais de chauffage (K1/1) (
Croquis 37, pos. 1
). |
|
|
Remonter la tôle de protection. |
|
|
Raccorder de nouveau l'appareil au réseau. |
|
|
Remonter l'appareil. |
|
4.18 Démonter l'horloge programmable (P5) |
|
|
Débrancher les fils sur l'horloge programmable. |
|
|
Déverrouiller l'horloge programmable (
Croquis 38, pos.
1
) de la tôle-support (
Croquis 38, pos.
2
). |
|
|
Extraire l'horloge programmable. |
|
4.19 Démonter le potentiomètre du sélecteur de température (R32) |
|
|
Débrancher les fils sur le potentiomètre du sélecteur de température
(
Croquis 40, pos. 2
). |
|
|
Enlever les vis de fixation (
Croquis 40, pos.
1
) du potentiomètre du sélecteur de température
(
Croquis 40, pos. 2
). |
|
|
Extraire le potentiomètre du sélecteur de température. |
|
4.20 Démonter le sélecteur modes de cuisson (S1) |
|
|
Débrancher les fils sur le sélecteur modes de cuisson (
Croquis 41, pos. 1
). |
|
|
Dégager le sélecteur modes de cuisson (
Croquis 41, pos.
1
) de la tôle-support (
Croquis 41, pos.
2
). |
|
|
Extraire le sélecteur modes de cuisson. |
|
