100 Bandeau de commande


Table des matières

4. Maintenance
4.1 Démonter le bandeau de commande
4.2 Démonter le bandeau de commande



4. Maintenance
4.1 Démonter le bandeau de commande
Ouvrir la porte.

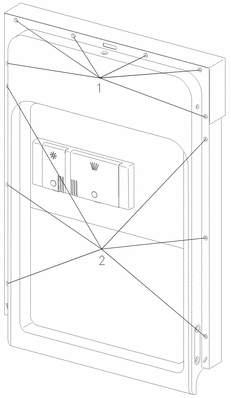

Croquis 1
Dévisser les vis de fixation du bandeau de commande ( Croquis 1, pos. 1 ).
Enlever le bandeau de commande.
Retirer les touches.

Remarque:

Lors du montage, veillez à respecter l'ordre suivant :

  1. visser le bandeau de commande.

  2. Faire ressortir les touches.

4.2 Démonter le bandeau de commande
Démonter le bandeau de commande.
Déplier légèrement la boucle à l'intérieur du bandeau de commande à l'aide d'un tournevis.
Retirer le bandeau de commande.
