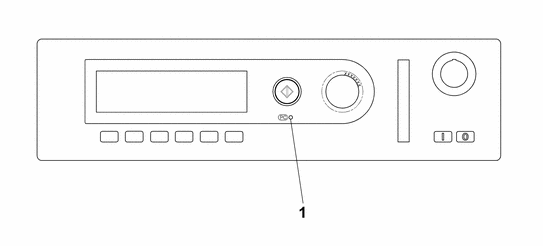

| Emplacement sur le bandeau de commande de l'interface optique
de raccordement du PC du technicien SAV |

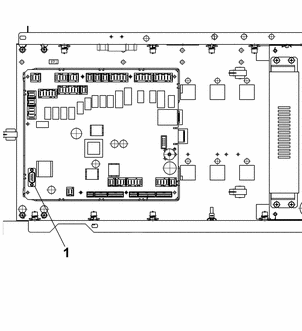

| Emplacement sur le support électrique (RS 232 / V24) de l'interface
filaire de série pour le raccordement du PC du technicien SAV |
| Schéma d'implantation pour PT 7501 Chauffage électrique/vapeur
(EL/HD) contenu également dans la notice de schéma d'implantation,
par ex. M.-Nr. 06091420. |
| Légende 3:
|
| Bandeau de commande BAE (unité de commande
et d'affichage) EW 430 |
| Capteur humidité résiduelle |
| Pressostat |
| Condensateur - ventilateur |
| Protecteur thermique |
| Protecteur thermique |
| Klixon entraînement moteur |
| Klixon ventilateur |
| Fusible SLT (platine puissance et commande) |
| Fusible SLT (platine puissance et commande) |
| Fusible |
| Fusible |
| Disjoncteurs réarmables |
| Relais/contacteur-disjoncteur - chauffage |
| Relais/contacteur-disjoncteur - chauffage |
| Relais/contacteur-disjoncteur - ventilateur |
| Relais/contacteur-disjoncteur - ventilateur |
| Relais/contacteur-disjoncteur - entraînement |
| Relais/contacteur-disjoncteur - entraînement |
| Relais/contacteur-disjoncteur - entraînement |
| Moteur - ventilateur |
| Moteur- ventilateur clapet air recyclé |
| Moteur - entraînement tambour |
| Platine SLT “platine de puissance et de
commande” (ELP 430) |
| Platine MFM "Module multifonctions" (ELZ
230) |
| Electronique lecteur de carte à puce |
| Batterie de chauffe |
| Batterie de chauffe |
| Batterie de chauffe |
| Batterie de chauffe |
| Batterie de chauffe |
| Batterie de chauffe |
| Sonde thermique CTN 1 |
| Sonde thermique CTN 2 |
| Bouton MARCHE-ARRET |
| Interrupteur - trappe filtre |
| Interrupteur - contact porte |
| Interrupteur - arrêt d'urgence |
| Transformateur |
| Prise - monnayeur |
| Bornier |
| Barrette de connexion - cordon d'alimentation |
| Coupleur - contacteur trappe filtre |
| Coupleur - ventilateur moteur |
| Coupleur - porte |
| Coupleur - porte |
| Interface série RS 232 |
| Filtre antiparasite |
| Condensateur antiparasitage |
| Self antiparasite |
| Self antiparasite toroïdal |
| Schéma d'implantation pour PT 7501 Chauffage gaz (G) contenu
également dans la notice de schéma d'implantation, par ex. M.-Nr. 06091410. |
| Légende 4:
|
| Bandeau de commande BAE (unité de commande
et d'affichage) EW 430 |
| Capteur humidité résiduelle |
| Pressostat |
| Condensateur - ventilateur |
| Electrode d'allumage |
| Electrode de surveillance de flamme |
| Thermostat |
| Thermostat |
| Protecteur thermique |
| Klixon entraînement moteur |
| Klixon ventilateur |
| Fusible de commande SLT (ELP 430) |
| Fusible de commande SLT (ELP 430) |
| Boîtier d'allumage |
| Relais/contacteur-disjoncteur - ventilateur |
| Relais/contacteur-disjoncteur - ventilateur |
| Relais/contacteur-disjoncteur - entraînement |
| Relais/contacteur-disjoncteur - entraînement |
| Relais/contacteur-disjoncteur - entraînement |
| Moteur - ventilateur |
| Moteur- ventilateur clapet air recyclé |
| Moteur - entraînement tambour |
| Platine SLT “platine de puissance et de
commande” (ELP 430) |
| Platine MFM "Module multifonctions" (ELZ
230) |
| Monnayeur |
| Electronique lecteur de carte à puce |
| Sonde thermique CTN 1 |
| Sonde thermique CTN 2 |
| Bouton MARCHE-ARRET |
| Interrupteur - trappe filtre |
| Interrupteur - contact porte |
| Interrupteur - arrêt d'urgence |
| Prise - monnayeur |
| Bornier |
| Barrette de connexion - cordon d'alimentation |
| Coupleur - contacteur trappe filtre |
| Coupleur, électrovanne gaz |
| Coupleur - porte |
| Coupleur - porte |
| Coupleur - ventilateur moteur |
| Coupleur - capteur humidité résiduelle |
| Interface série RS 232 |
| Electrovanne gaz |
| Electrovanne gaz |
| Filtre antiparasite |
| Condensateur antiparasitage |
| Self antiparasite toroïdal |
